优势

Lidar echo digitization与online waveform analysis
RIEGL利用波形回波处理技术，可快速获取多回波信息数据，并可有效穿透植被缝隙，获取近地面地形点云资料。

特色

坚固设计及完整的系统接口
RIEGL机载LiDAR坚固的设计，可与高解度航测相机获取高分辨率影像与高密度点云，整体设计使用者快速安装并进行空拍扫描更加安全。而完整系统接口设计使控制操作到数据存取流程安全顺畅。

应用

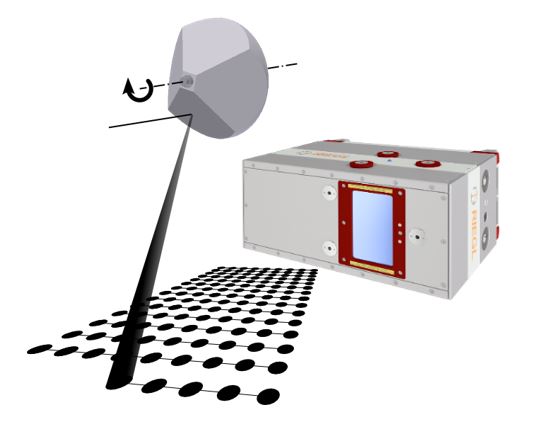

RIEGL机载LiDAR系统专为在低海拔，中海拔和高海拔并配合直升机与定翼机进行高效数据采集而设计，各种不同的机载LiDAR产品涵盖应用从高密度细节调查到绘制广域地图。高速旋转镜设计可确保点云可靠性，并在所有飞行高度上的扫描FOV有均匀点分布。RIEGL的Waveform-LiDAR技术，可为点云提供最高的准确性，出色的垂直目标分辨率及反射率。大气杂波抑制能力可产生干净的点云，而软件即可过滤出孤立的噪声点。

规格

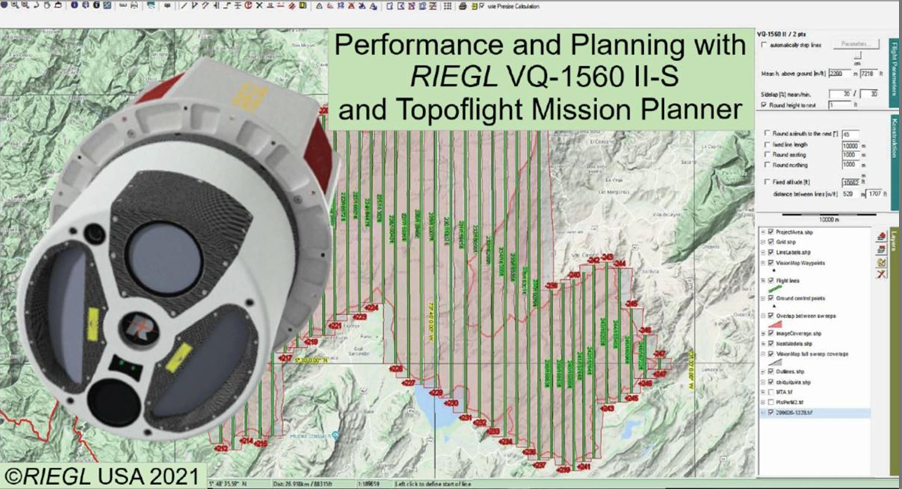

RIEGL VQ-1560 II-S • VQ-1560 II-S继承了RIEGL成熟的VQ-1560 II系列的成功理念。独特的扫描模式及很宽广的操作距离让系统的应用更加多元。 • 单一发射器2 MHz 雷射PRR • 测量速率2 x 133万点/秒 • 扫描速度高达600线/秒 • 操作飞行高度高达3,900公尺/12,800英尺(@20%反射率) • 扫描FOV: 58° • 可采集各种点密度的数据 • 高效能多回波信号侦测、实时波形处理、全波形纪录及MTA处理技术 • 外壳及基座可与典型舱口及稳定平台连接
RIEGL VQ-1560i DW • VQ-1560i DW为机载LiDAR扫描系统，提供绿色及红外光(IR)的双发射器。这两个波长可以获取互补的信息，从而提供两个独立的反射率分布图。 • 单一发射器1 MHz 雷射PRR • 测量速率133万点/秒 • 扫描速度高达600线/秒 • 操作飞行高度高达2,500公尺/8,300英尺(使用双雷射信道)，4,700公尺/15,500英尺(仅使用近红外发射器) (@60%反射率) • 扫描FOV: 58° • 可采集各种点密度的数据 • 高效能多回波信号侦测、实时波形处理、全波形纪录及MTA处理技术 • 外壳及基座可与典型舱口及稳定平台连接
RIEGL VQ-1460 RIEGL VQ-1260 • 是RIEGL最新一代的顶级机载LiDAR扫描系统，提供广泛应用领域的新标准，从高点密度广域测绘到极高分辨率的城市测绘或是廊道测绘。 • 雷射PRR: VQ-1460: 4.4 MHz VQ-1260: 2.2 MHz • 测量速率: VQ-1460: 高达293万点/秒 VQ-1260: 高达147万点/秒 • 扫描速度高达600线/秒 • 操作飞行高度高达4,400公尺/14,450英尺(@20%反射率) • 扫描FOV: 58° • 大气杂波抑制获取干净的点云 • 高效能多回波信号侦测、实时波形处理、全波形纪录及MTA处理技术 • 易于操作的可拆卸手把
RIEGL VQ-780 II-S • VQ-780 II-S是高性能、稳定、轻量且坚固的机载测绘传感器。这个多功能的系统设计用来高效获取低、中、高海拔的数据，涵盖各种雷射扫描应用，从高密度到广域测绘。 • 2 MHz 雷射PRR • 测量速率高达133万点/秒 • 扫描速度高达300线/秒 • 操作飞行高度超过3,900公尺/12,800英尺( @20%反射率) • 扫描FOV: 60° • 大气杂波抑制获取干净的点云 • 高效能多回波信号侦测、实时波形处理、全波形纪录及MTA处理技术 • 平行扫描线与均匀点分布。 • 可直接整合于RIEGL ALS系统
RIEGL VQ-780 II • 2MHz 雷射PRR • 测量速率高达133万点/秒 • 扫描速度高达300线/秒 • 操作飞行高度超过3,700公尺/3,000英尺( @20%反射率) • 扫描FOV: 60° • 大气杂波抑制获取干净的点云 • 高效能多回波信号侦测、实时波形处理、全波形纪录及MTA处理技术 • 平行扫描线与均匀点分布。 • 可直接整合于RIEGL ALS系统
RIEGL VQ-580 II-S • VQ-580 II-S满足紧凑型LiDAR对中、广域及廊道测绘的要求，且本系统提供测量潮湿或结冻表面，在雪地测绘和冰川监测方面提供一流的结果。 • 2 MHz 雷射PRR • 测量速率高达125万点/秒 • 扫描速度高达300线/秒 • 操作飞行高度高达1,800公尺/5,900英尺(@20%反射率) • 扫描FOV: 75° • 高效能多回波信号侦测、实时波形处理及MTA处理技术。 • 平行扫描线与均匀点分布。 • 可直接整合于RIEGL ALS系统
RIEGL VQ-480II RIEGL VQ-580II • 透过复杂的设计将总重量减少到约10公斤，可无缝集成到稳定的平台上，适用于小型飞机、直升或大型UAV。 • 2 MHz 雷射PRR • 测量速率高达125万点/秒 • 扫描速度高达300线/秒 • 操作飞行高度超过1,200公尺/3,950英尺(@20%反射率) • 扫描FOV: 75° • 高效能多回波信号侦测、实时波形处理及MTA处理技术。 • 平行扫描线与均匀点分布。 • 可直接整合于RIEGL ALS系统 • 雷射波长: • VQ-480II: 1550nm • VQ-580II: 1064nm，更适合在雪地与冰山。

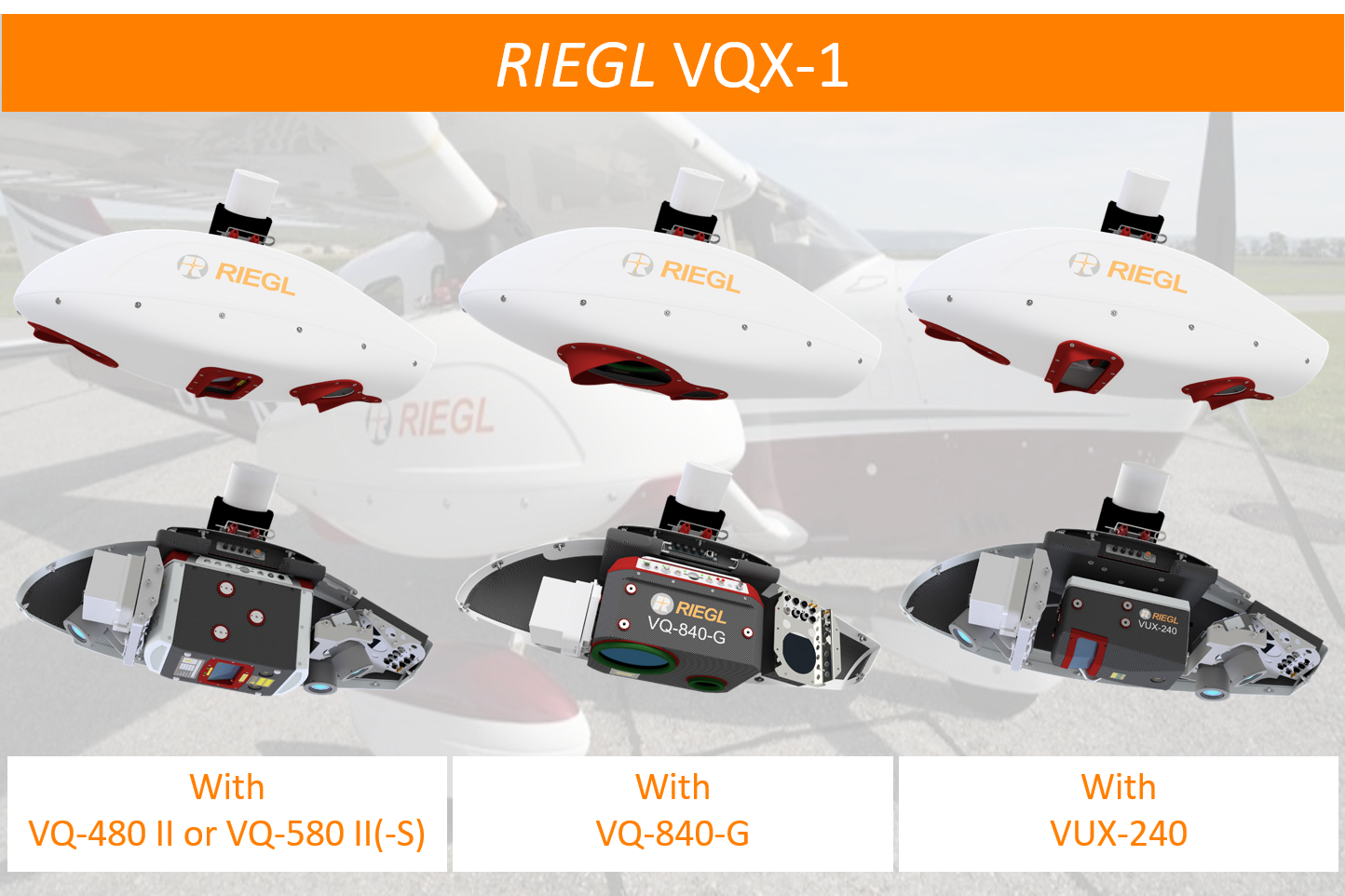

RIEGL VQX-1 RIEGL VQX-1是一款紧凑、稳固且结合空气动力学设计的机翼吊舱，提供用户友善的安装过程及简单应用。 该机翼吊舱可搭载一台RIEGL雷射扫描仪（VQ-480 II、VQ-580 II-(S)、VUX-240、VUX-160²³、120²³或VQ-840-G）以及最多3台高分辨率相机和合适的高阶IMS/GNSS系统。

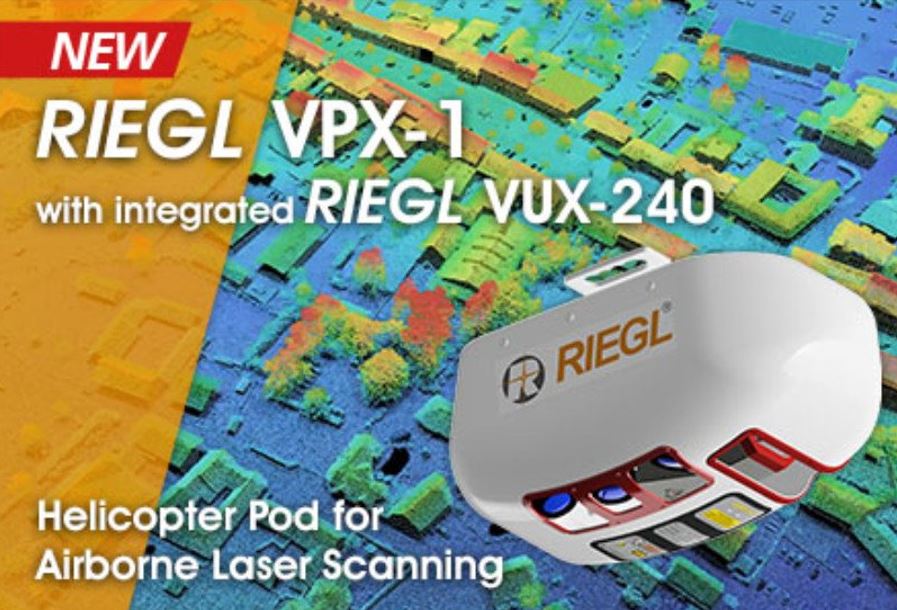

RIEGL VPX-1 RIEGL VPX-1有完整的ALS扫描系统平台。可轻松，快速地安装在直升机上的合适支撑臂上。 该平台由RIEGL VUX-240、三台PhaseOne iXM高分辨率相机和IMU/GNSS系统组成，非常适合地图绘制应用。VUX-240 的高PRR与相机倾斜方向(正下/前向/后向扫描），使高密度高细节的扫描工作有完善的解决方案。
RIEGL VP-1 RIEGL VP-1旨在将VUX-SYS扫描系统平稳地整合到载人直升机中。轻巧的小吊舱可以可快速安装和卸下系统。 VP-1可整合VUX-1系列或VUX-240 机载LiDAR。整合IMU / GNSS /LiDAR、控制单元和相机系统到各自的设计中。
RIEGL VUX-12023 • 2.4 MHz 雷射PRR • 测量速率高达200万点/秒 • 扫描速度高达400线/秒 • 操作飞行高度高达440公尺/1,450英尺(@20%反射率) • 扫描FOV: 100° • 非常紧凑和轻巧，仅约2公斤/4.4磅 • 正下/前向/后向扫描即使在垂直结构或狭窄峡谷上也可提供无与伦比的扫描数据完整性 • 拥有RIEGL独特的回波信号数字化、波形处理及MTA处理技术 • 完整IMU、GPS数据串机械安装和电子接口接口 • 可轻松安装于UAV、自动旋翼机和直升机上 • 内建1TB SSD
RIEGL VUX-16023 • 2.4 MHz雷射PRR • 测量速率高达200万点/秒 • 扫描速度高达400线/秒 • 操作飞行高度高达560公尺/1,800英尺(@20%反射率) • 扫描FOV: 100° • 非常紧凑和轻巧，仅约2.65公斤/5.8磅 • 正下/前向/后向扫描即使在垂直结构或狭窄峡谷上也可提供无与伦比的扫描数据完整性 • 拥有RIEGL独特的回波信号数字化、波形处理及MTA处理技术 • 完整IMU、GPS数据串机械安装和电子接口接口 • 可轻松安装于UAV、自动旋翼机和直升机上 • 内建1TB SSD
RIEGL VUX-240 • 1.8 MHz 雷射PRR • 测量速率高达150万点/秒 • 扫描速度高达400线/秒 • 操作飞行高度高达900公尺/2,950英尺(@20%反射率) • 扫描FOV: 75° • 重量仅约4公斤 • 拥有RIEGL独特的回波信号数字化、波形处理及MTA处理技术 • 完整IMU、GPS数据串机械安装和电子接口接口 • 可安装于大型无人机、直升机或定翼机。 • 内建1TB SSD
RIEGL VUX-1LR22 • 1,500 kHz 雷射PRR • 15毫米测量级精度 • 测量速率高达150万点/秒 • 扫描速度高达200线/秒 • 操作飞行高度高达640公尺/2,110英尺(@20%反射率) • 扫描FOV: 360° • 非常紧凑坚固和轻巧，仅约3.5公斤 • 拥有RIEGL独特的回波信号数字化、波形处理及MTA处理技术 • 完整IMU、GPS数据串、LAN-TCP / IP和同步脉冲（1PPS）机械安装和电子接口接口 • 内建1TB SSD




影片
